压力变送器
绝压变送器
- 型号：PTT256A
- 精度：±0.075%
- 工作温度：-40--80℃
- 产品描述：单晶硅表压/绝压变送器应用于石油、化工、冶金、船舶、电力、水文等领域液体、气体或蒸汽的液位、密度、压力、以及流量的测量
单晶硅表压/绝压变送器产品概述
PTT256A单晶硅表压/绝压变送器，采用模块化设计，由带集成电路适配单元的压力传感器模块和一个精密AD转换模块及一个高智能的微处理模块组成。可用于测量液体、气体或蒸汽的液位、密度、压力，然后将其转变成4～20mADC HART电流信号输出。
产品特点
● 采用高精度硅传感器技术
● 高精度可达±0.075%
● 稳定性好，静压性能佳，静压误差≤±0.1%/10MPa
● 传感器内部集成高灵敏度温度传感器，变送器温度性能佳
● 响应速度快
产品规格：
测量介质
气体、蒸汽、液体
测量范围（未迁移时）：
0—600Pa～20MPa
精 度
±0.075%、±0.1%
接液膜片
不锈钢 316L、哈氏合金C
输 出
2线制，4～20mA输出，可选加载HART输出数字通讯，可选择线性或平方根输出。
环境温度
-40～85℃
带液晶显示、氟橡胶密封圈时 -20～65℃
防护等级
IP67
电气连接
M20X1.5电缆密封扣，接线端子适用于0.5～2.5mm2的导线。
过程连接
标准过程连接：NPT 1/2内螺纹，可转成NPT 1/2、G1/2以及M20x1.5的外螺纹、KF16真空接口。
安装位置影响
与膜片面平行方向的安装位置变化不会造成零漂影响，若安装位置与膜片面超过90°的变化，量程C有<0.25kPa范围内的零位漂移，其它量程有<0.15kPa范围内的零位影响，均可以通过调节调零校正。无量程影响。
外观尺寸
接线步骤：
应通过以下步骤对变送器进行接线：
1. 卸下现场端子一侧的外壳盖。
2. 把正极引线连接到 “+” 端子，把负极引线连接到 “–” 端子。
3. 请把外壳接地，以符合接地规定。
4. 确保正确接地。仪表电缆屏蔽层必须：
a. 修剪平整且不接触变送器的电子装置外壳。
b. 若电缆通过接线盒走线，则应连接到下一段屏蔽层。
c. 在电源端妥善接地。
5. 若需要瞬变保护，则应参照 “瞬变保护” 一节的接地说明进行
6. 应塞好并密封未用的导线管接口。
7. 重新盖好外壳护盖。

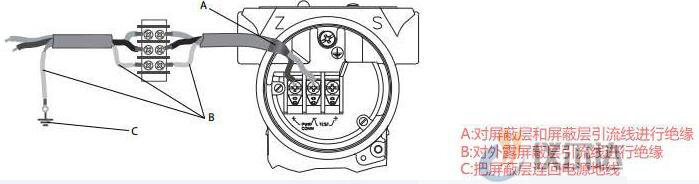

接线方式：
